【生產能力:】25-1200t/h
【進料粒度:】請來電咨詢
銷售熱線0371-67199558

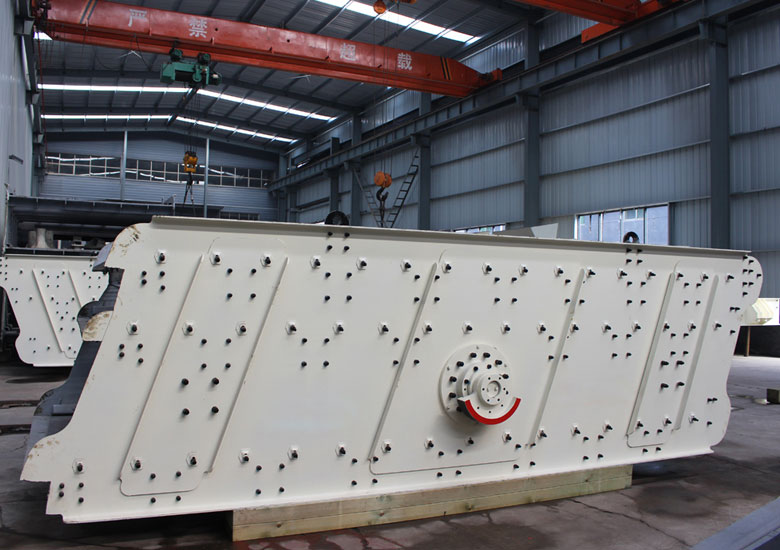

S5X系列圓振動篩有合理的結構,更高的篩分效率,是我司結合多年篩分經驗改良的一款高效振動篩。該振動篩采用筒體式偏心軸激振器及偏塊調節振幅,物料篩淌線長、篩分規格多,具有結構簡單、激振結構可靠、篩分效率高、振動噪音低、堅固耐用的特點,適用于重型、中型和精細篩分等各種篩分作業。
1 高振動強度
優化了設計和制造工藝,使得該系列振動篩擁有更高的振動強度,從而增加其處理能力、提升其篩分效率。
2 有限元動態分析
篩箱采用有限元動態分析,確保強度和負重的均衡,將疲勞應力控制在安全范圍。
3 更長壽命
篩機側板無焊點,篩機支撐采用橡膠彈簧,標配400mm長入料斗、25mm厚橡膠襯板和5mm橫梁防護包板,有效延長篩機的使用壽命。
S5X圓振動篩主要有篩箱、彈簧支撐組、支座、振動器、傳動裝置、電機、傳動支座等部件組成。
S5X圓振動篩式以彈簧為支撐的彈性元件,以塊偏心激振器為振動源,通過偏心塊的旋轉產生激振力,使篩箱隨之產生圓周往復運動的設備。物料在傾斜的篩面上連續做近似圓的彈跳翻滾運動,通過反復的與篩孔進行比較,小于篩孔尺寸的物料透篩,大于篩孔尺寸的物料在篩面上,從而完成篩分過程。
型號 | 篩面規格 W×L(mm) | 篩面層數 | 傾角(°)推薦(范圍) | 振動次數(RPM) | 雙振幅 | 功率 | 生產能力(t/h) | 篩孔尺寸 |
S5X1845-2 | 1800×4500 | 2 | 18(18-25) | 800~900 | 7-12 | 15 | 60-450 | 2-70 |
S5X1845-3 | 3 | 18(18-25) | 800~900 | 7-12 | 22 | 60-450 | 2-70 | |
S5X1860-2 | 1800×6000 | 2 | 18(18-25) | 800~900 | 7-10 | 15 | 75-600 | 2-70 |
S5X1860-3 | 3 | 18(18-25) | 800~900 | 7-12 | 30 | 75-600 | 2-70 | |
S5X1860-4 | 4 | 18(18-25) | 800~900 | 7-12 | 37 | 75-600 | 2-70 | |
S5X2160-2 | 2100×6000 | 2 | 18(18-25) | 800~900 | 7-12 | 22 | 85-700 | 2-70 |
S5X2160-3 | 3 | 18(18-25) | 800~900 | 7-12 | 30 | 85-700 | 2-70 | |
S5X2160-4 | 4 | 18(18-25) | 800~900 | 7-11 | 37 | 85-700 | 2-70 | |
S5X2460-2 | 2400×6000 | 2 | 18(18-25) | 800~900 | 7-12 | 22 | 100-800 | 2-70 |
S5X2460-3 | 3 | 18(18-25) | 800~900 | 7-11 | 30 | 100-800 | 2-70 | |
S5X2460-4 | 4 | 18(18-25) | 800~900 | 7-10 | 37 | 100-800 | 2-70 | |
S5X2760-2 | 2700×6000 | 2 | 18(18-25) | 800~900 | 7-12 | 30 | 120-900 | 2-70 |
S5X2760-3 | 3 | 18(18-25) | 800~900 | 7-11 | 37 | 120-900 | 2-70 | |
S5X3072-2 | 3000×7200 | 2 | 20(20-25) | 800~900 | 7-11 | 37 | 150-1200 | 2-70 |
S5X3075-2T | 3000×7500 | 2 | 20(20-25) | 800~900 | 7-12 | 2×22 | 180-1800 | 2-150 |
S5X3075-3T | 3000×7500 | 3 | 20(20-25) | 800~900 | 7-12 | 2×30 | 180-1800 | 2-150 |
S5X3680-2T | 2 | 20(20-25) | 800~900 | 7-12 | 2×30 | 225-2250 | 2-150 | |
S5X3680-3T | 3600×8000 | 3 | 20(20-25) | 800~900 | 7-12 | 2×37 | 225-2250 | 2-150 |
