【生產能力:】70-640t/h
【進料粒度:】請來電咨詢
銷售熱線0371-67199558

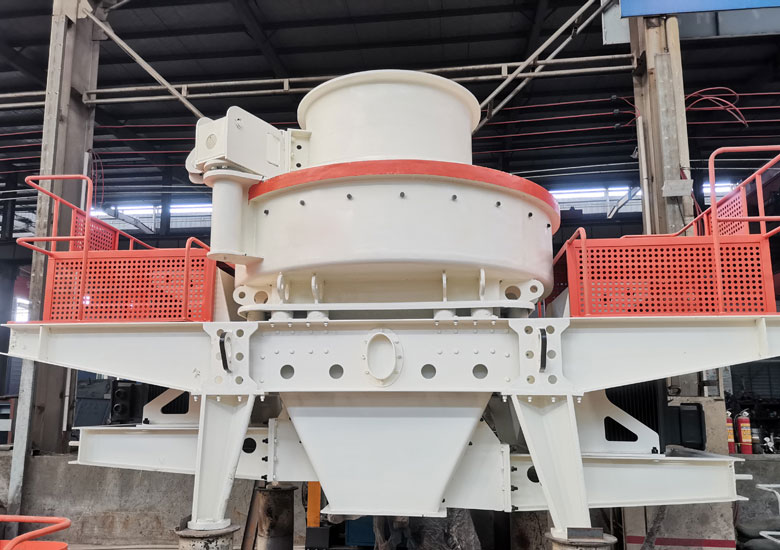

5X立軸沖擊式制砂機是我司在VSI制砂機的基礎上改進改良的新款機制砂設備,該沖擊式制砂機融合了國外前沿的制砂技術,也繼承了VSI沖擊式制砂機的優點,在產能規模、粉碎效率、粉碎效果、粒形、易損件使用效率上都得到了較大的提升。目前5X立軸沖擊式制砂機正在積極的拓展市場,因細碎能力強,破碎效果好,已成為礦山、化工、材料、玻璃等行業細碎粗磨,砂石建材加工的優選設備。

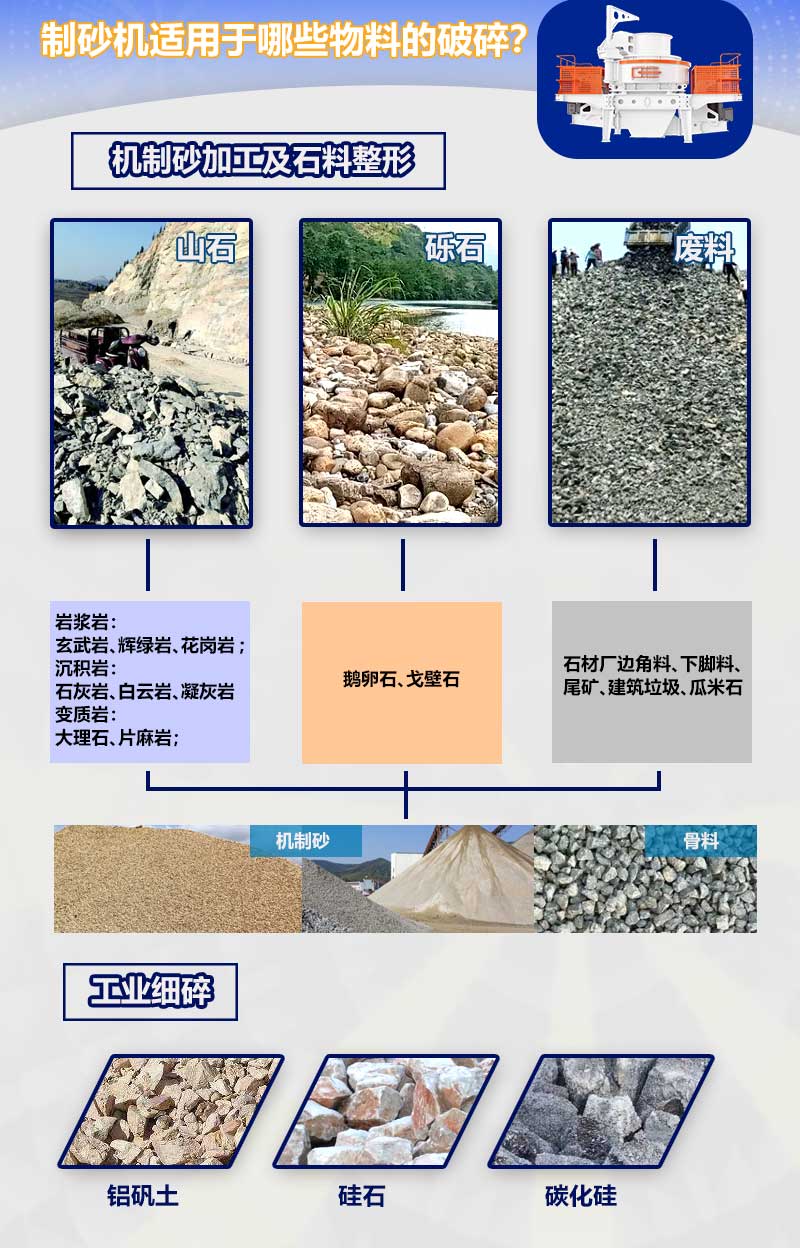

立軸沖擊式制砂機主要應用于山石、礫石、廢料,建筑制砂和石料整形,也能夠應用于工業細碎,可加工的物料如下。
山石:巖漿巖(玄武巖、輝綠巖、花崗巖、橄欖巖等);沉積巖(石灰?guī)r、白云巖、凝灰?guī)r等);變質巖:(大理石、片麻巖等);
礫石:河卵石、戈壁石;
廢料:石材廠邊角料、下腳料、尾礦、瓜米石、建筑垃圾、煤矸石等;
工業原料:鋁礬土、硅石、碳化硅、砂巖等;
1 優化的深腔轉子 效率提升
5X制砂機采用深腔轉子,物料的加速和拋射一氣呵成,加上沖擊塊和反擊塊的輔助擊打,破碎效率高,粉碎效果好。
2 合理沖程和角度 更優粒形
該款沖擊式制砂機對沖撞角度、沖程做了深入優化,物料在成砂或整形中會受到各個角度的撞擊或摩擦修飾,粒形更優。
3 可調易損件設計 降低磨耗
5X沖擊式制砂機的周護板局部磨損后上下可調頭使用,提高了材料利用率,延長了使用壽命48%以上。組合式錘頭設計,只需要更換磨損的錘頭部分,可減低使用成本30%以上。
4. 高耐材質 進口軸承
5X沖擊式制砂機的核心耐磨材料采用美國重要行業用高度耐磨耐高溫材料。軸承選用日本、瑞典、美國的品牌,選用了符合電工委員會標準的高防護等級電機。
瀑流落料(整形)
物料通過進料口下部的分料器分流,一部分在葉輪四周散落形成物料幕,另一部分進入轉子加速后沖出與物料幕沖撞摩擦,再撞向周護板或護板前的料層、形成循環打擊。隨著破碎進行,小顆粒物料在周護板附近逐漸成料層幕,提高破碎效果、并對設備起到保護作用,符合規格的成品物料從排料口排出。
全中心進料(制砂)
5X沖擊式制砂機工作時,物料全部由中心進入葉輪內部,被葉輪內部分料錐均勻分配到各個流道內加速,達到葉輪邊緣時被高速拋出,沖撞渦殼腔體內的護板或護板前的料層,物料沖撞后會,部分物料會反彈回葉輪反擊塊作用區,被葉輪的反擊塊輔助擊打破碎。全中心的細碎效果更好,通過量則降低。
型號 | 5X7615 | 5X8522 | 5X9532 | 5X1145 | 6X1150 | 6X1263 | |
生產能力(t/h) | 瀑落與中心進料 | 150~280 | 240~380 | 350~540 | 413~442 | 450~545 | 550~640 |
全中心進料 | 70~140 | 120~200 | 180~280 | 250~360 | 344~368 | 454~486 | |
進料口尺寸 | 軟料 | 35 | 40 | 45 | 50 | 45 | 50 |
硬料 | 30 | 35 | 40 | 45 | 55 | 60 | |
轉速 | 1700~1900 | 1500~1700 | 1300~1510 | 1100~1310 | 1000~1300 | 900~1200 | |
雙電機功率 | 110~150 | 180~220 | 260~320 | 400~440 | 440-500 | 600~630 | |
外形尺寸 | 4100x2330x2300 | 4140x2500x2700 | 4560x2600x2900 | 5100x2790x3320 | 5700x2980x4190 | 5500x2750x3950 | |
電源 | 380V,50Hz | ||||||
稀油潤滑站 | 雙油泵電動機功率 | 2×0.25KW | |||||
安全保護 | 雙油互補供油;無油流自動停機;水冷降溫;冬季電機加熱啟動 | ||||||
外形尺寸 | 820×520×1270 | ||||||
油箱加熱器功率 | 2KW |
