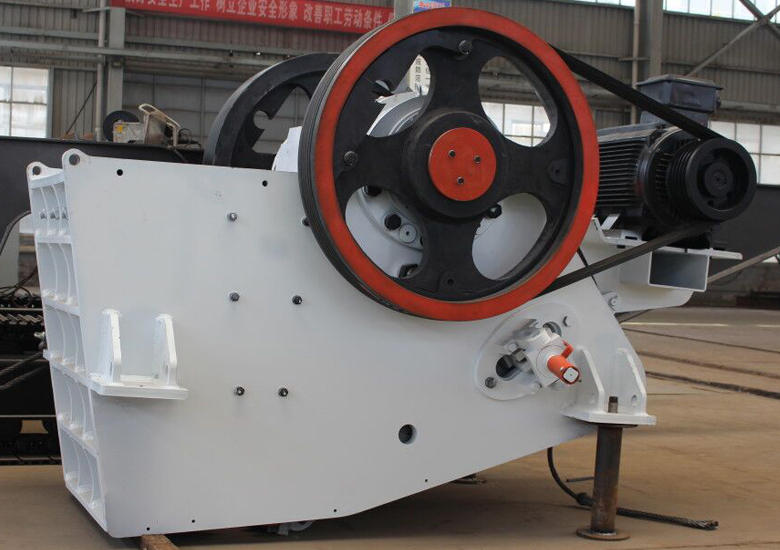

SC顎式破碎機

SC顎式破碎機

SC系列顎式破碎機是一款新型一體式顎破,技術源自于歐洲。與同類破碎機產品相比,其產量更高、能耗更低、結構更可靠、操作維護更簡便,是礦山破碎、骨料加工、建筑垃圾處理、水泥制造等項目中的常用設備,粗碎能力突出。

【生產能力:】65-1275t/h

【進料粒度:】依型號而變

在線咨詢

銷售熱線0371-67199558

產品介紹:

SC系列顎式破碎機是一款新型一體式顎破,技術源自于歐洲。與其它顎破產品相比,其產量更高、能耗更低、結構更可靠、操作維護更簡便,是礦山破碎、骨料加工、建筑垃圾處理、水泥制造等項目中的常用設備,粗碎能力突出。

產品優勢:

1.產量大、大破碎比、低磨耗及大進料

對稱的深破碎腔設計使得JC顎式破碎機能有更大的進料粒度,破碎比增大的同時產能也有提升。運動機構的設計和破碎機的運行速度相結合,使破碎機獲得更大產量和顎板低磨耗。合理的破碎嚙角確保物料破碎和順利通過,使破碎比更優。

2.重型動顎總成 穩定可靠

高質量的鑄鋼動顎,大型鑄鐵皮帶輪和飛輪、鍛造的重型偏心軸、SKF或FAG的優質大型調心滾子軸承,重要部位都采用了針對性的材質及工藝處理,讓顎式破碎機的整體能效充分發揮并穩定可靠。

3.堅固的機體結構

機體框架由前端鑄鋼定顎、兩側軋鋼板和后部鑄鋼調整座組成,全部采用對接爆縫,改善了鋼板的受力情況。機架組焊后進行整體退火,使機架強度高,堅固耐用,結構簡潔。

4.對稱破碎腔

夾角18-22°對稱破碎腔設計,定顎與動顎襯板相同,可實現互換。

5.楔塊排礦口調整系統

機械或液壓模塊排礦口調整系統,比墊片調整系統更簡單、更安全。

6.無地腳螺栓安裝方式

良好的平衡性能使破碎機無需地腳螺栓安裝,通過安裝在破碎機支座底部和側面的橡膠減振塊便可實現破碎機正常工作,減緩振動沖擊,避免損壞基礎。

7.一體化電機安裝

電機機座與破碎機機架一體安裝,減少了破碎機的安裝空間和三角帶的長度使之基礎簡單,三角帶的使用壽命更長,同時可配置標準的皮帶輪安全罩和飛輪安全罩。

工作原理:

SC一體式顎式破碎機破碎方式為曲動擠壓型,工作時電動機驅動皮帶和皮帶輪,通過偏心軸轉動帶動動顎,當動顎上升使肘板和動顎夾角變大從而推動動顎向固定顎板接近,與此同時物料被壓碎或劈碎,達到破碎的目的。當動顎下行時,肘板與動顎夾角變小,動顎板在拉桿,彈簧的作用下離開定顎板,此時已破碎物料從破碎腔下部排除 。隨著電動機不斷轉動而破碎機做周期運動壓碎物料并排出,來實現批量生產。

SC顎式破碎機主要構件包括機架、偏心軸、大皮帶輪、飛輪、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、定顎板和動顎板等。

技術參數

型號給料口尺寸產量(t/h)功率固定線專用
SC80800X51065-38075
SC1001000X760150-545110
SC1101100X850190-625160
SC1251250X950290-845160
SC1401400X1070385-945200
SC1601600X1100520-1275250
SC96930X580120-45590移動破專用
SC1061060X700155-580110
SC1161150X800170-600132
SC1201200X870303-529160
