【生產能力:】27-1050t/h
【進料粒度:】請來電咨詢
銷售熱線0371-67199558

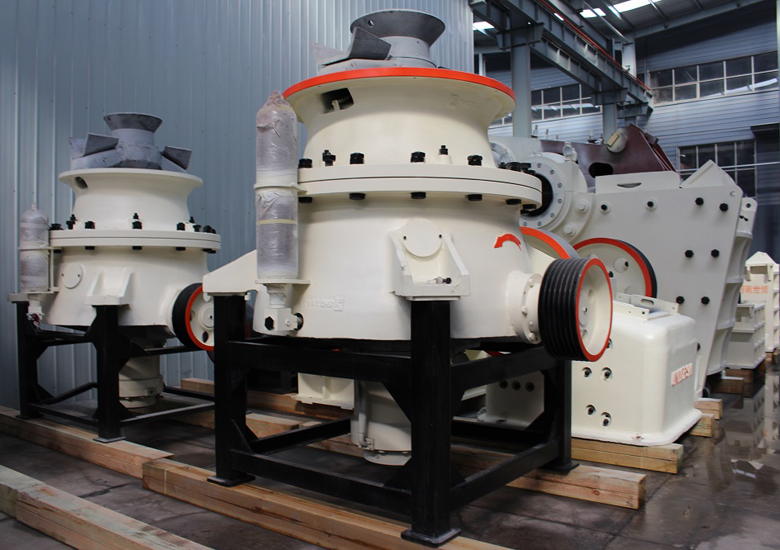

S單缸液壓圓錐破碎機簡稱單缸圓錐破,因為僅主軸底部有一個液壓活塞。該款液壓圓錐破集機械、液壓、電氣、智控等技術于一體。單缸圓錐破主要應用于各類礦巖石的二段及三段破碎環節,以破碎效率高、構造簡單、調整維修方便等優點,廣泛應用于礦山、冶金、建材、水利等行業的中碎、細碎、超細碎作業中。
單缸圓錐破可加工的物料:玄武巖、輝綠巖、花崗巖、凝灰?guī)r、石灰?guī)r、白云巖、片麻巖、青石、砂巖、鐵礦石、卵石、戈壁石、尾礦、頁巖等等。
1 腔型多 調腔方便
單缸圓錐破有多款破碎腔型,可滿足大多數物料的中細破碎的要求,可根據進料大小和出料要求去做出正確選擇。通過更換定錐即可實現腔型轉換,方便快捷。
2 兼顧潤滑 降溫 防塵
S單缸液壓圓錐破碎機擁有獨立的稀油潤滑站,清倉、潤滑、冷卻、液壓鎖緊為一體,油路密封工藝嚴格,對主軸、傳動機構帶去持久呵護。
3 層壓破碎 石料形狀好
S單缸液壓圓錐破碎機特殊設計的破碎腔結構,有助于穩定料層的形成,相交彈簧圓錐更高的轉速會對料層產生更強、更快頻率的沖擊,從而增加料層的相互作用,有助于粒形控制,可有效降低針片狀石料的含量,提升石料品質。

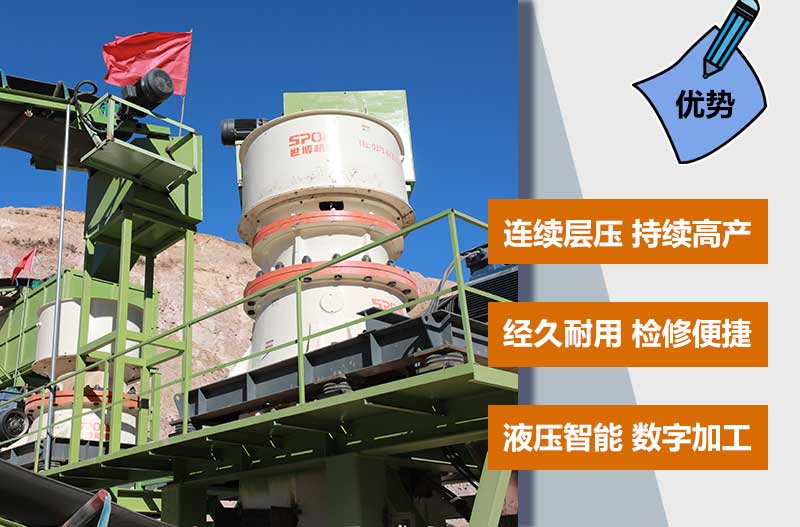

4 運行穩定 清倉方便
單缸圓錐主軸下端采用液壓缸體支撐,上端由雙懸掛臂固定,確保了設備運行的穩定性,能夠承受更大的負荷和沖程。通過調整液壓缸體額的油量可輕松控制動錐和定錐的間隙,從而很方便地實現排料控制和清倉維護。
5 面板控制 操控性好
S單缸液壓圓錐破碎機配置有自動化的操控面板,既能夠?qū)崟r監控設備的運轉情況,包括油溫、排料、電流等信息,若出現問題也能通過控制系統快速做出調整。
6 易損件使用效率更高
該款液壓圓錐破的軋破壁根據受力情況不同采用了不同厚度設計,因此易損件地使用效率更高,易損件采用了高耐磨材質,增加了韌性和耐磨性,使用壽命有保障。

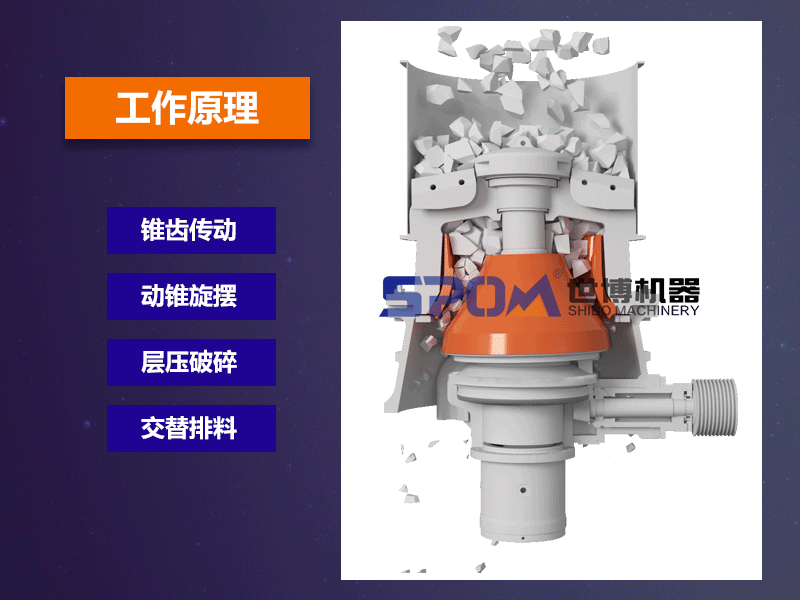

工作時,單缸圓錐破在電動機驅動下,皮帶輪驅動傳動軸轉動,之后通過傳動軸小錐齒輪帶動偏心套大椎齒輪轉動,并與固定在主軸上的動錐實現聯動,動錐會圓周性的壓向定錐,實現物料的連續層壓破碎。工作中,單缸圓錐破的主軸也會以較慢的速度做輕微轉動。
型號 | 腔型 | 最大進料口尺寸 | 最小排料口尺寸 | 生產能力(t/h) | 最大裝機功率 |
SH420 | S1(超粗) | 240 | 22 | 85-170 | 90 |
S2(中粗) | 200 | 19 | 70-130 | ||
SH420 | H1(細) | 135 | 10 | 45-130 | |
H2(中細) | 65 | 8 | 35-80 | ||
H3(超細) | 38 | 4 | 27-60 | ||
SH430 | S1(超粗) | 360 | 25 | 120-345 | 160 |
S2(中粗) | 300 | 22 | 105-305 | ||
S3(粗) | 235 | 19 | 90-275 | ||
SH430 | H1(細) | 185 | 13 | 60-210 | |
H2(中細) | 90 | 10 | 65-165 | ||
H2(超細) | 50 | 6 | 48-105 | ||
SH440 | S1(超粗) | 450 | 35 | 255-605 | 250 |
S2(中粗) | 400 | 29 | 215-515 | ||
S3(粗) | 300 | 25 | 190-490 | ||
SH440 | H1(細) | 215 | 16 | 110-395 | |
H2(中細) | 110 | 13 | 115-340 | ||
H2(超細) | 70 | 8 | 90-225 | ||
SH660 | S1(超粗) | 560 | 41 | 355-1050 | 315 |
S2(中粗) | 500 | 38 | 305-895 | ||
SH660 | H1(細) | 275 | 16 | 170-665 | |
H2(中細) | 135 | 16 | 190-505 | ||
H2(超細) | 65 | 13 | 205-320 |
粗碎圓錐破碎機技術參數
型號 | SH420 | SH430 | SH440 | SH660 | |||||||
腔型 | S1(超粗) | S2(中粗) | S1(超粗) | S2(中粗) | S3(粗) | S1(超粗) | S2(中粗) | S3(粗) | S1(超粗) | S2(中粗) | |
緊邊排料口尺寸 | 19 | 70 | 90 | ||||||||
22 | 85 | 75-95 | 105 | 95-125 | |||||||
25 | 90-115 | 80-130 | 120 | 115-145 | 105-170 | 190 | |||||
29 | 100-160 | 90-115 | 135-175 | 125-200 | 115-220 | 215 | 205-270 | ||||
32 | 105-170 | 95 | 140-230 | 130-255 | 120-235 | 230-300 | 220-345 | ||||
35 | 110-145 | 150-295 | 140-270 | 125-250 | 255 | 245-385 | 230-435 | ||||
38 | 115 | 160-310 | 145-285 | 135-265 | 270-355 | 260-485 | 245-465 | 305 | |||
41 | 170-330 | 155-305 | 140-275 | 285-450 | 270-515 | 260-490 | 335 | 320-420 | |||
44 | 175-345 | 165-265 | 150-245 | 300-565 | 285-450 | 270-430 | 350-460 | 340-620 | |||
48 | 190-310 | 175 | 160 | 320-605 | 305-400 | 290-380 | 375-590 | 360-755 | |||
51 | 195-260 | 335-525 | 300 | 305 | 390-720 | 375-790 | |||||
54 | 205 | 350-460 | 410-860 | 395-825 | |||||||
60 | 445-930 | 425-895 | |||||||||
64 | 465-980 | 450-825 | |||||||||
70 | 500-1050 | 480-635 | |||||||||
76 | 535-985 |
細碎圓錐破碎機技術參數
型號 | SH420 | SH430 | SH440 | SH660 | SH870 | SH890 | |||||||||||||
腔型 | H1(細) | H2(中細) | H2(超細) | H1(細) | H2(中細) | H2(超細) | H1(細) | H2(中細) | H2(超細) | H1(細) | H2(中細) | H2(超細) | H1(細) | H2(中細) | H2(超細) | H1(細) | H2(中細) | H2(超細) | |
緊邊排料口尺寸 | 4 | 27-35 | |||||||||||||||||
6 | 30-50 | 48-80 | |||||||||||||||||
8 | 35-45 | 31-55 | 50-85 | 90-135 | |||||||||||||||
10 | 45 | 38-75 | 32-80 | 65-85 | 53-90 | 95-180 | 364-420 | ||||||||||||
13 | 50-85 | 40-80 | 35-50 | 68-110 | 70-135 | 56-100 | 115-190 | 100-195 | 205-295 | 280-405 | 395-532 | ||||||||
16 | 52-95 | 45-75 | 38 | 75-150 | 75-145 | 60-104 | 110-200 | 120-280 | 110-120 | 170 | 190-295 | 220-320 | 304-517 | 426-574 | |||||
19 | 58-100 | 50-60 | 80-165 | 80-155 | 65-105 | 120-280 | 100-300 | 115-225 | 185-340 | 205-440 | 235-300 | 400-563 | 328-558 | 458-616 | |||||
22 | 60-105 | 85-175 | 85-165 | 70-95 | 125-295 | 140-320 | 125-240 | 195-440 | 215-470 | 250--290 | 448-588 | 428-786 | 352-598 | 552-613 | 489-658 | ||||
25 | 63-115 | 90-185 | 90-155 | 75 | 135-315 | 150-340 | 135-255 | 210-465 | 230-500 | 477-849 | 455-836 | 376-639 | 480-640 | 587-1043 | 520-700 | ||||
32 | 75-130 | 100-210 | 100 | 155-360 | 170-285 | 150-210 | 235-550 | 265-505 | 544-968 | 519-953 | 400-680 | 547-1277 | 669-1189 | 593-798 | |||||
38 | 110-210 | 170-390 | 185 | 260-605 | 290-405 | 601-1070 | 573-1054 | 455-775 | 605-1411 | 739-1314 | 655-882 | ||||||||
44 | 185-385 | 285-665 | 658-1172 | 628-1154 | 503-728 | 662-1546 | 810-1440 | 718-883 | |||||||||||
51 | 315-515 | 725-1291 | 692-1271 | 551-669 | 730-1702 | 892-1586 | 790 | ||||||||||||
57 | 782-1393 | 746-1372 | 787-1837 | 962-1604 | |||||||||||||||
64 | 849-1512 | 810-1248 | 854-1994 | 1045-1393 | |||||||||||||||
70 | 906-1331 | 865-1098 | 912-2128 | 1115 |
