【生產能力:】45-1200t/h
【進料粒度:】≤353mm
銷售熱線0371-67199558
HP多缸液壓圓錐破碎機,擁有多個液壓缸裝置,均勻分布在機殼四周,起到鎖緊作用,用于控制排料和清倉,能夠提供過鐵保護,也因而得名,簡稱多缸圓錐破。多缸液壓圓錐機獨特的設計充分發揮了層壓破碎優勢,大幅增加了物料間的作用,實現了物料的選擇性破碎,使石料粒形得到優化,顆粒分布更為均勻。HP多缸液壓圓錐破碎機運行平穩、安全性高、清倉方便、細碎給力,廣泛應用于礦山、建筑、水利、化工、陶瓷、水泥建材等行業.

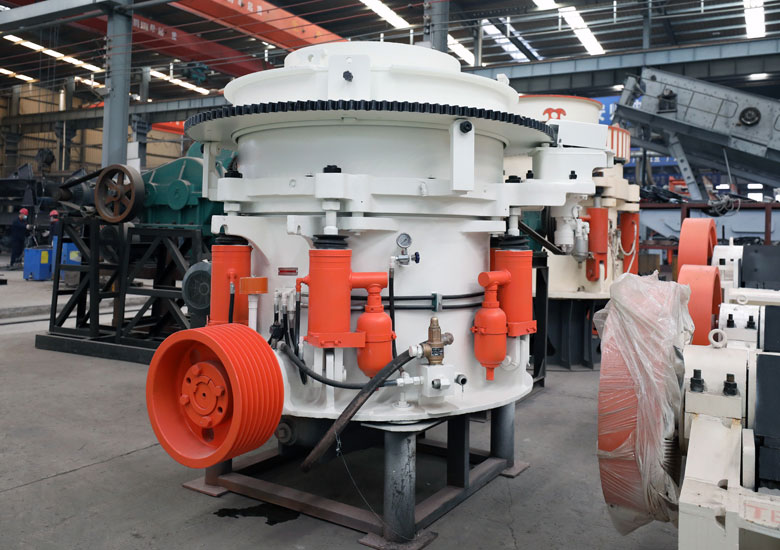

HP圓錐破碎機樣機

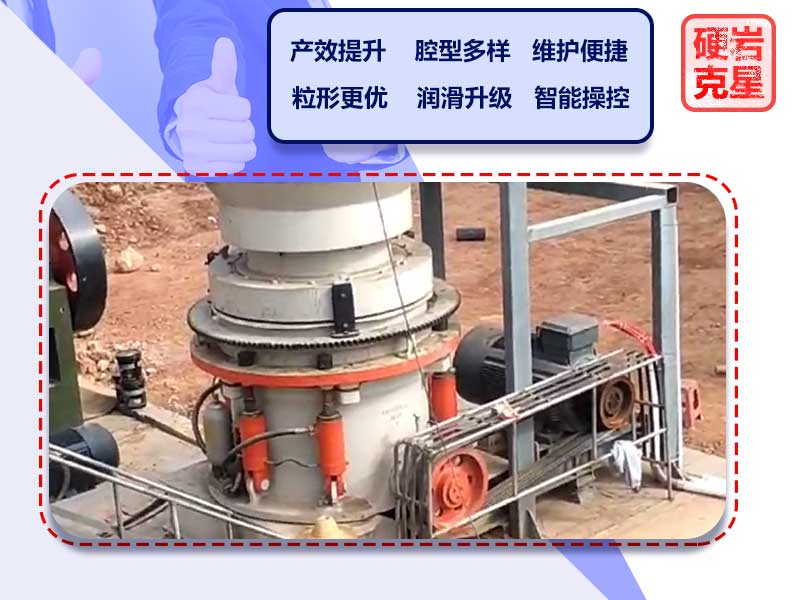

HP圓錐破碎機工作現場
HP多缸圓錐破可以加工的物料有很多,包括玄武巖、輝綠巖、安山巖、花崗巖、硅質灰?guī)r、片麻巖等硬質山石;硬質卵石、礫石;長石、砂巖、硅石、鐵礦、銅礦等其它原料。HP多缸圓錐破可以用于石料加工,礦石破碎、尾礦處理等。
多缸圓錐破可加工的物料

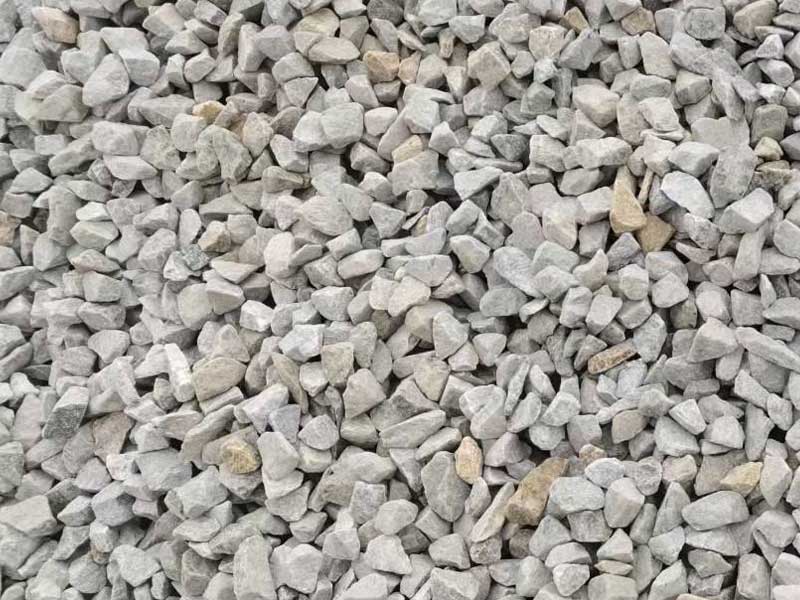

HP300圓錐破加工出的石子
1 結構升級 提升產效
該款液壓圓錐破在采用固定式主軸,偏心套傳動的基礎上,優化了油路和密封,潤滑升級;設備的承載能力有所增強;在此基礎上提高了轉速,高轉速帶來了高效率。
2 一機多用 腔型更換快捷
多缸液壓圓錐破的腔型雖然很多,但通過更換對應的腔型襯板即可實現中碎、細碎轉換,做到了一機多用,為用戶調整設備功能溜有余地;
3 清倉、保護、調整排料一體化 維護便捷
過載保護、液壓清倉、排料調整一體化,擁有螺紋上升結構,機架拆卸容易,軋破壁安裝不需鋅合金料,維護便捷。
4. 優化粒形 降低磨耗
多缸圓錐破破碎腔的設計很適合穩定料層的形成,更多利用料層壓力傳遞、互相作用達到物料破碎多的目的(層壓破碎),有助于立方體物料產生,同時降低軋破壁易損件的磨耗。
5 智能操控
配置由PLC集成控制系統,通過可視化的控制面板,可以做到排料、油溫、電流等訊息的實時監測,從而及時做出調整。
6. 稀油潤滑、多級密封
高效率自然需要強護航,多缸液壓圓錐破的獨立的稀油潤滑站、預熱啟動裝置、多級密封防塵的油路機構、強力的冷卻系統,為傳動系統提供了持久呵護,確保了高性能的穩定持續。
多缸圓錐破碎的優勢
工作時,電動機通過三角帶、皮帶輪帶動HP多缸液壓圓錐破的傳動軸旋轉,在通過傳動軸末端的小錐齒輪,帶動偏心套大椎齒輪繞主軸轉動,并促使動錐做圓錐性的擺動靠近定錐。破碎壁裝置在動錐上,軋臼壁裝置在定錐上,物料在軋臼壁和破碎壁構成的破碎腔內形成料層,并且會不斷受到擠壓、沖擊,當物料達到拋料規格從軋破壁下端排料口排出。
多缸圓錐破的工作原理圖
工作原理 | |
---|---|
破碎方式: | 層壓 |
動錐擺動方式: | 圓錐性旋擺 |
喂料方式: | 給滿喂料 |
傳動方式: | 錐齒 |
大椎位置: | 偏心套 |
主軸是否轉動: | 否 |
型號 | 腔型 | 給料口尺寸 | 緊邊給料口尺寸 | 最小排料口尺寸 | 電動機功率 | 產量(t/h) | 重量 |
HP100 | C1(超粗) | 175 | 140 | 19 | 4P 100 | 45-140 | 8.4 |
C2(粗) | 125 | 105 | 13 | ||||
M(中) | 100 | 70 | 10 | ||||
F1(細) | 71 | 50 | 9 | ||||
F2(超細) | 33 | 20 | 6 | ||||
HP200 | C2(粗) | 235 | 190 | 19 | 4P 160 | 90-250 | 10.4 |
M(中) | 171 | 120 | 16 | ||||
F1(細) | 150 | 95 | 13 | ||||
F2(超細) | 116 | 70 | 8 | ||||
HP300 | C1(超粗) | 265 | 230 | 25 | 4P 220 | 115-440 | 18.1 |
C2(粗) | 240 | 210 | 20 | ||||
M(中) | 190 | 150 | 15 | ||||
F1(細) | 145 | 105 | 11 | ||||
F2(超細) | 120 | 80 | 8 | ||||
HP400 | C1(超粗) | 360 | 290 | 30 | 4P 315 | 140-630 | 25 |
C2(粗) | 310 | 250 | 25 | ||||
M(中) | 260 | 196 | 20 | ||||
F1(細) | 182 | 110 | 13 | ||||
F2(超細) | 135 | 90 | 10 | ||||
HP500 | C1(超粗) | 370 | 330 | 38 | 4P 400 | 175-790 | 36 |
C2(粗) | 320 | 290 | 28 | ||||
M(中) | 245 | 210 | 22 | ||||
F1(細) | 180 | 130 | 13 | ||||
F2(超細) | 150 | 95 | 10 | ||||
HP800 | C1(超粗) | 450 | 352 | 38 | 4P 830 | 260-1200 | 68.5 |
C2(粗) | 373 | 298 | 32 | ||||
M(中) | 340 | 275 | 25 | ||||
F1(細) | 280 | 230 | 16 | ||||
F2(超細) | 235 | 150 | 10 |
生產能力(t/h)
型號 | 6mm | 8mm | 10mm | 13mm | 16mm | 19mm | 22mm | 25mm | 32mm | 38mm | 45mm | 51mm |
HP100 | 45-55 | 50-60 | 55-70 | 60-80 | 70-90 | 75-95 | 80-100 | 90-115 | 100-150 | |||
HP200 | 65-85 | 90-125 | 110-150 | 135-180 | 150-195 | 160-210 | 170-225 | 190-235 | 210-250 | |||
HP300 | 85-120 | 115-140 | 150-185 | 180-220 | 200-240 | 220-260 | 235-290 | 250-320 | 300-380 | 350-440 | ||
HP400 | 135-180 | 190-230 | 225-275 | 250-320 | 270-350 | 295-380 | 290-375 | 355-490 | 410-565 | 460-625 | ||
HP500 | 200-250 | 230-290 | 280-350 | 320-400 | 345-430 | 370-460 | 405-535 | 445-605 | 510-700 | 580-790 | ||
HP800 | 265-340 | 320-425 | 385-510 | 425-540 | 470-605 | 495-740 | 545-800 | 600-945 | 690-1050 | 785-1200 |
