【生產能力:】≤400mm
【進料粒度:】63-445t/h
銷售熱線0371-67199558

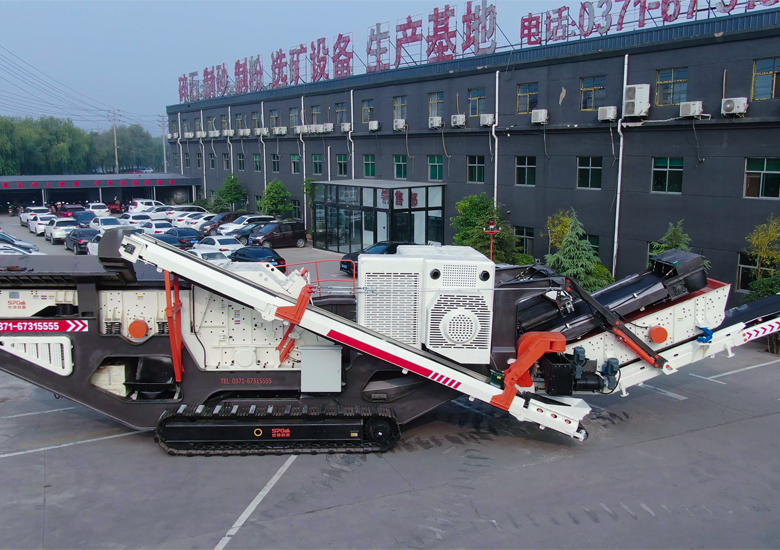

履帶式移動破碎站是一種采用履帶式車盤的車載破碎機,也叫作履帶式移動式破碎機、履帶破碎車,一般集成了給料、破碎、篩分、驅動、液壓控制等模塊,能夠獨立完成一項破碎任務。履帶式移動破碎站可用于冶金、化工、建材、水電等經常需要輾轉場地的破碎任務,特別是用于高速公路、鐵路、水電工程等需要跟隨工程的流動性石料加工以及城市建筑垃圾處理等項目,用戶可根據加工原料的種類,規模和成品物料要求的不同采用合適的配置。
1. 動力強勁 性能可靠
該款履帶式移動破碎站擁有強勁的動力系統,采用了康明斯柴油機,油耗低,噪音小,動力強勁,性能可靠。發動機可加裝軍用低溫預熱啟動裝置,使設備在-25C°的低溫環境中也能夠輕松啟動。
2. 大扭矩 靈活行走與轉向
大扭矩行走馬達,采用全功率變量開式液壓系統,性能優良,主要液壓件(泵、閥等)選用日本進口元件,行走和轉向更靈活。進口伺服先導操作系統,操作輕便,控制準確,可實現無極變速行走。
3. 搭載世博破碎篩分設備 緊密配合
履帶式移動破碎站所搭載的破碎機、篩分機、給料機等設備都是經過特殊優化的,外形尺寸、進料尺寸、設備重量等一系列指標都是為移動破碎機量身定做的,因此可以和車體緊密配合,完成工程任務。
4. 無需基礎 方便快捷
無需基建,遙控器控制,一鍵進入工作狀態,實現快速投產。
履帶式移動破碎站工作時,物料由裝載機送入給料機,均勻給料到破碎設備(顎破、反擊破、圓錐機等),由破碎機進行破碎任務。履帶式破碎機一般配置由發電機組,不同的履帶破碎機可以完成對應的破碎任務,車架結構也有所不同。
機型 | TF150 | TF250反擊破一體車 | TF250反擊破標準車 |
給料機 | |||
設備 | GZD1038 | ZDG1228 | ZDG1228 |
振動電機 | 2x3.7KW | 5.5KW*2 | 5.5KW*2 |
電機驅動 | 電機驅動 | 電機驅動 | |
破碎機 | |||
設備 | LF150 | LF250 | LF250 |
最大進料粒度 | 400mm | 500mm | 500mm |
電機及驅動方式 | 160KW | 250KW | 250KW |
電機驅動 | 電機驅動 | 電機驅動 | |
車架 | |||
液壓履帶底盤 | NS415E | NS415E | NS415E |
船型車架 | Q345B焊接 | Q345B焊接 | Q345B焊接 |
主皮帶機 | |||
規格 | B800*11米 | B1200*11米 | B1200*11米 |
電機減速器 | 11KW | 電機減速器驅動15KW | 電機減速器驅動15KW |
環形聚酯帆布帶 | EP300-B1200*5(6.0+1.5) | EP300-B1200*5(6.0+1.5) | |
轉運皮帶機 | |||
規格 | B500*2米 | B500*2.4米 | B500*2.4米 |
電機減速器 | 4KW | 電機減速器驅動4KW | 電機減速器驅動4KW |
環形聚酯帆布帶 | EP200-B500*3(4.5+1.5) | EP200-B500*3(4.5+1.5) | |
篩下皮帶機 | |||
規格 | B1000*5米 | B1200*6.2米 | B1200*6.2米 |
電機減速器 | 5.5KW | 電機減速器驅動7.5KW | 電機減速器驅動7.5KW |
環形聚酯帆布帶 | EP300-B1200*5(4.5+1.5) | EP300-B1200*5(4.5+1.5) | |
返料皮帶機 | |||
規格 | B500*7.7米 | B500*9.3米 | B500*9.3米 |
驅動方式 | 5.5KW | 電機減速器驅動4KW | 電機減速器驅動4KW |
環形聚酯帆布帶 | EP200-B500*3(4.5+1.5) | EP200-B500*3(4.5+1.5) | |
返料篩 | |||
規格 | 2YK1530 | YS1320 | GLS1630FA |
電機 | 11KW | 3.7KW*2 | 3KW*2 |
驅動方式 | 電動機 | 電機驅動 | ROST彈簧 |
除鐵器 | |||
規格 | RCYQ-13 | RCYQ-13 | RCYQ-13 |
電機減速器 | 3KW | 電機減速器驅動3KW | 電機減速器驅動3KW |
動力系統 | |||
發電機組 | 320KW康明斯發電機組 | 500KW發電機組 | 500KW發電機組 |
電氣系統 | 采用PLC智能控制系統,具有故障報警及故障記錄查詢功能,可視化工作流程,操作簡單,屏顯各類參數監控,發動機可根據負載情況自動調速。 | 反擊破主電機變頻啟動,其他電機直接啟動,主要電器元件施耐德 | 反擊破主電機變頻啟動,其他電機直接啟動,主要電器元件施耐德 |
液壓系統 | 皮帶機折疊油缸及反擊破主機用油缸液壓泵、閥、站及油管附件 | 開箱及出料間隙調整,側出折疊及返料部拆卸,負載敏感型,電液比例閥行走閥組 | 開箱及出料間隙調整,側出折疊及返料部拆卸,負載敏感型,電液比例閥行走閥組 |
